作者: hnuyl 时间: 2009-6-11 08:49 标题: 小黑X301贵的有道理【109图】【转金陵第一拆】【1-4，6，12-15，17-18楼】
X系列笔记本的第一款13英寸笔记本，X300在上市之初吸引了众多人的目光，当时和苹果MacBook Air的轻薄之争，苹果嘲笑ThinkPad黑的一尘不变，而Thinkpad认为，黑色是商务人士最常见的颜色，你有见过穿银色西装的商务人士吗？另外没有光驱也成为了MacBook Air最大的弊端。
随着时光流逝，迅驰2平台早就普及，我们也在等待新的intel平台发布，这就预示着Thinkpad的新一代机型出现，就目前的情况来看，也许新机型的命名方式全部都会延续X301一样，推出X201以及T401。当然这些都不是我们能决定的。
X301这款笔记本，目前配置非固态硬盘的版本价格已经在一万四千元以下，而且还是附带超薄DVD刻录机的型号，相比X300当时的售价，目前X301可以说是非常超值，不过还是有不少网友们对于这种售价超过万元的笔记本不甚了解，下面让我们来带大家看看，一款售价超过万元的厚度仅18.6毫米，不含电池重量仅1.2千克的产品到底如何。
这款机器的主人是狂热的IBM爱好者，X301上所有的Lenovo的LOGO全部被皮革质感的贴膜覆盖，其实也可以看出主人对这款机器的钟爱程度，不过钟爱归钟爱，还是逃脱不了在广大网友面前被大卸八块的命运～
顶盖状态灯，Thinkpad长久以来的经典设计，和早期的机器相比，多了外接电源的状态灯，防止在没有电池的时候误拔掉电源。
被遮盖的[url=http://www.8080.net/key_search_new.asp?key=687]联想[/url]LOGO...
这里应该是能源之星LOGO，这个皮革质感的顶盖贴膜，看起来还是不错的。
精确到极致的造型设计，右侧除了笔记本锁孔和超薄的光驱，没有任何多余的东西。
目前最薄的笔记本DVD刻录机，而且Thinkpad没有采用吸入式设计！
左侧接口，包括两个USB，还有音频输入输出，这些部分在这款超薄机型上更显出完美。
[ 本帖最后由 hnuyl 于 2009-6-11 09:59 编辑 ]
图片附件: 1.jpg (2009-6-11 08:58, 42.6 KB) / 下载次数 4156
http://nb591.com./attachment.php?aid=41192&k=d183c59a97fa0147d61b484cbc094861&t=1744304159&sid=5856ql
图片附件: 2.jpg (2009-6-11 08:58, 38.94 KB) / 下载次数 4113
http://nb591.com./attachment.php?aid=41193&k=2d7000e802b9720e5c3a4e88083e7b27&t=1744304159&sid=5856ql
图片附件: 3.jpg (2009-6-11 08:58, 33.34 KB) / 下载次数 4061
http://nb591.com./attachment.php?aid=41194&k=435990450e37f8d18c3d2d4f980d9144&t=1744304159&sid=5856ql
图片附件: 4.jpg (2009-6-11 08:58, 15.95 KB) / 下载次数 4179
http://nb591.com./attachment.php?aid=41195&k=746e846cfc0da7c7e07444fc0f9a0d99&t=1744304159&sid=5856ql
图片附件: 5.jpg (2009-6-11 08:58, 22.2 KB) / 下载次数 4141
http://nb591.com./attachment.php?aid=41196&k=3488cb28b07d526d8f6fe80b9d7cbc7e&t=1744304159&sid=5856ql
图片附件: 6.jpg (2009-6-11 08:58, 27.61 KB) / 下载次数 4185
http://nb591.com./attachment.php?aid=41197&k=e7f5732236be5745561a71a100407145&t=1744304159&sid=5856ql
图片附件: 7.jpg (2009-6-11 08:58, 23.39 KB) / 下载次数 4186
http://nb591.com./attachment.php?aid=41198&k=5b7c411af94612f1415c0611c57422e1&t=1744304159&sid=5856ql
图片附件: 8.jpg (2009-6-11 08:58, 17.04 KB) / 下载次数 4144
http://nb591.com./attachment.php?aid=41199&k=6ab7d529b0b8d457f034189c1d58ed21&t=1744304159&sid=5856ql
图片附件: 9.jpg (2009-6-11 08:58, 20.78 KB) / 下载次数 4199
http://nb591.com./attachment.php?aid=41200&k=0cce03a1455892465e2f64988056b020&t=1744304159&sid=5856ql
图片附件: 10.jpg (2009-6-11 08:58, 17.96 KB) / 下载次数 4247
http://nb591.com./attachment.php?aid=41201&k=7e1b1c010c762069e5161ff44281ea28&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 08:49
RJ-45接口，硬件无线开关，还有后侧的USB接口。
商务机没有采用HDMI接口，而是更高级的DisplayPort接口。
两个USB接口，不过靠近散热孔的那个如果接入较大USB设备，会在一定程度上影响机器散热。
把音频输入和输出用合适的颜色标注出来是Thinkpad的一贯风格。
机器背后接口，黄色的电源接口，这个VGA输出在这款机器上，看起来就比较臃肿了，估计Thinkpad永远也不会像苹果一样，搞出什么转接头来，实用主义才是小黑的设计理念。
无线开关被设计在了笔记本后侧，这里除了有一个USB接口之外，还有RJ-45以及Displayport 散热孔在后侧也有设计。
背面，这款机器当然是全铝镁合金打造的
背面的电池，X301的前置电池设计，总是让人想起X32，键盘导流孔就在电池的位置上。
每个螺丝，都有清楚的标识，速度拆卸，是小黑另外一个特点。
[ 本帖最后由 hnuyl 于 2009-6-11 09:04 编辑 ]
图片附件: 11.jpg (2009-6-11 09:04, 18.19 KB) / 下载次数 3591
http://nb591.com./attachment.php?aid=41202&k=144eab36cbec4b4c09eed187107eb225&t=1744304159&sid=5856ql
图片附件: 12.jpg (2009-6-11 09:04, 17.84 KB) / 下载次数 3523
http://nb591.com./attachment.php?aid=41203&k=b2239c5e50ed71a55cf92e672cad24af&t=1744304159&sid=5856ql
图片附件: 13.jpg (2009-6-11 09:04, 16.91 KB) / 下载次数 3675
http://nb591.com./attachment.php?aid=41204&k=54d9d07f04ba92b9338e243474905078&t=1744304159&sid=5856ql
图片附件: 14.jpg (2009-6-11 09:04, 18.16 KB) / 下载次数 3671
http://nb591.com./attachment.php?aid=41205&k=0011af26540a233b84b1d6b16a3c0dc4&t=1744304159&sid=5856ql
图片附件: 15.jpg (2009-6-11 09:04, 18.09 KB) / 下载次数 3610
http://nb591.com./attachment.php?aid=41206&k=f7507a5b6a4956903e4ebd166e3ba259&t=1744304159&sid=5856ql
图片附件: 16.jpg (2009-6-11 09:04, 19.2 KB) / 下载次数 3659
http://nb591.com./attachment.php?aid=41207&k=01b54785d5b0e5b0737012fb6b343e3a&t=1744304159&sid=5856ql
图片附件: 17.jpg (2009-6-11 09:04, 20.77 KB) / 下载次数 3571
http://nb591.com./attachment.php?aid=41208&k=ac064046687768b3e1a685b54e6de561&t=1744304159&sid=5856ql
图片附件: 18.jpg (2009-6-11 09:04, 20.85 KB) / 下载次数 3677
http://nb591.com./attachment.php?aid=41209&k=0696088808232a9ddeafe72ecca33177&t=1744304159&sid=5856ql
图片附件: 19.jpg (2009-6-11 09:04, 20.85 KB) / 下载次数 3589
http://nb591.com./attachment.php?aid=41210&k=104a77cb63d89fb1b44227bcc5df2371&t=1744304159&sid=5856ql
图片附件: 20.jpg (2009-6-11 09:04, 19.1 KB) / 下载次数 3697
http://nb591.com./attachment.php?aid=41211&k=2185ed7f3e457726d40d3170ff2db33d&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 08:50
设计理念来自猫爪的笔记本脚垫，Thinkpad产品估计并没有申请这方面的专利。
这么窄的导流孔？
拆键盘，装内存都要拆这个螺丝。
这颗螺丝只管内存。
金属质感材料边缘处理的如此光滑。
硬盘部分的一颗螺丝固定风格，小黑的快速更换特色。
目前只有商务笔记本才会有带锁扣的设计。X200系列的设计其实都源自X300
修长的X301，13英寸这个热点今年似乎没有再被热炒了。
外观设计上的优势，让X301把轻薄和沉稳这两种特色集中在一款机器上。
X301，键盘的尺寸和T400完全一致
[ 本帖最后由 hnuyl 于 2009-6-11 09:09 编辑 ]
图片附件: 21.jpg (2009-6-11 09:09, 17.59 KB) / 下载次数 3777
http://nb591.com./attachment.php?aid=41212&k=4d9e52b2ee362dfd970e5f81cd28b591&t=1744304159&sid=5856ql
图片附件: 22.jpg (2009-6-11 09:09, 20.71 KB) / 下载次数 3737
http://nb591.com./attachment.php?aid=41213&k=a30ebf34ca201c3f42bb880197ce3a57&t=1744304159&sid=5856ql
图片附件: 23.jpg (2009-6-11 09:09, 15.76 KB) / 下载次数 3600
http://nb591.com./attachment.php?aid=41214&k=2ac300d3f3e16ebe1a8faad70b9a38ff&t=1744304159&sid=5856ql
图片附件: 24.jpg (2009-6-11 09:09, 18.55 KB) / 下载次数 3698
http://nb591.com./attachment.php?aid=41215&k=5f05379097d7ea24a4d9ed7d0b38af39&t=1744304159&sid=5856ql
图片附件: 25.jpg (2009-6-11 09:09, 16.29 KB) / 下载次数 3609
http://nb591.com./attachment.php?aid=41216&k=b00e3c1c1d691eea5a689b4f6d3f7009&t=1744304159&sid=5856ql
图片附件: 26.jpg (2009-6-11 09:09, 21.4 KB) / 下载次数 3622
http://nb591.com./attachment.php?aid=41217&k=3abd14bb01f54a0ed3f82cdb928c386a&t=1744304159&sid=5856ql
图片附件: 27.jpg (2009-6-11 09:09, 21.99 KB) / 下载次数 3608
http://nb591.com./attachment.php?aid=41218&k=b2fca679d7e4ac00e801c0f018da33ef&t=1744304159&sid=5856ql
图片附件: 28.jpg (2009-6-11 09:09, 20.68 KB) / 下载次数 3691
http://nb591.com./attachment.php?aid=41219&k=dbd6d5dfd30799c3929b699e121c0c96&t=1744304159&sid=5856ql
图片附件: 29.jpg (2009-6-11 09:09, 22.61 KB) / 下载次数 3670
http://nb591.com./attachment.php?aid=41220&k=51195c24748694247f913b2753acb9be&t=1744304159&sid=5856ql
图片附件: 30.jpg (2009-6-11 09:09, 23.83 KB) / 下载次数 3546
http://nb591.com./attachment.php?aid=41221&k=9efe666881a57be79c98e7f99f6772e6&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 08:50

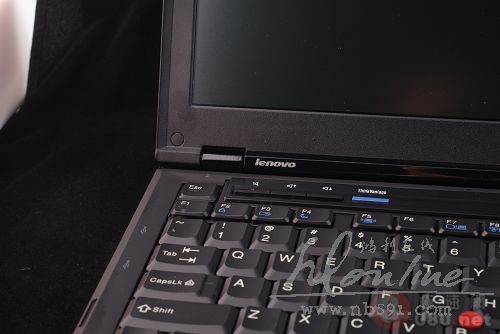

这里还有一个Lenovo的LOGO...
唯一带有触摸板的X系列机型，不过触摸板明显比较宽。
右侧的扬声器，以及机器的卡扣所在位置。
左侧扬声器，两个突出的东西是机器上的LOGO。
指纹识别，这款机器的识别系统在识别速度上比X300机器快。
快捷键部分，X301维持原样没有变化。
看看机器的键盘支架，X301是“X”形状的，据说红色的是最好品质的产品
拆卸过T400的，它的“X”支架完全是白色的，而X301的是黑色和白色的
摄像头和键盘灯，曾经拍过W700DS，那个大个儿怪物有两个键盘灯。
这里的两个孔，很有可能是环境声音侦测孔，根据外界噪音来调整风扇的转速
[ 本帖最后由 hnuyl 于 2009-6-11 09:20 编辑 ]
图片附件: 31.jpg (2009-6-11 09:20, 23.43 KB) / 下载次数 3629
http://nb591.com./attachment.php?aid=41222&k=ebf60b29e57f59d40bf9a0ad6a13c5a3&t=1744304159&sid=5856ql
图片附件: 32.jpg (2009-6-11 09:20, 35 KB) / 下载次数 3676
http://nb591.com./attachment.php?aid=41223&k=2f74f7da59097c6bd75204575f66911a&t=1744304159&sid=5856ql
图片附件: 33.jpg (2009-6-11 09:20, 26.94 KB) / 下载次数 3695
http://nb591.com./attachment.php?aid=41224&k=877eb49cb1a639dcdc186a852553e6eb&t=1744304159&sid=5856ql
图片附件: 34.jpg (2009-6-11 09:20, 26.86 KB) / 下载次数 3664
http://nb591.com./attachment.php?aid=41225&k=483f1a72fb8af93db52143b517d622c1&t=1744304159&sid=5856ql
图片附件: 35.jpg (2009-6-11 09:20, 28.46 KB) / 下载次数 3567
http://nb591.com./attachment.php?aid=41226&k=457d3c15a3eaf4c961201d4a4edc47db&t=1744304159&sid=5856ql
图片附件: 36.jpg (2009-6-11 09:20, 30.11 KB) / 下载次数 3640
http://nb591.com./attachment.php?aid=41227&k=cd1d5e1d2718d6ea7db0c3772de6e4a2&t=1744304159&sid=5856ql
图片附件: 37.jpg (2009-6-11 09:20, 30.57 KB) / 下载次数 3638
http://nb591.com./attachment.php?aid=41228&k=981f1eaa655112326728a435125832a1&t=1744304159&sid=5856ql
图片附件: 38.jpg (2009-6-11 09:20, 28.65 KB) / 下载次数 3651
http://nb591.com./attachment.php?aid=41229&k=23d5167293bb82528681b0a3e9dce506&t=1744304159&sid=5856ql
图片附件: 39.jpg (2009-6-11 09:20, 16.72 KB) / 下载次数 3519
http://nb591.com./attachment.php?aid=41230&k=3a261c098c54482cb1d97a0cfbaef971&t=1744304159&sid=5856ql
图片附件: 40.jpg (2009-6-11 09:20, 30.79 KB) / 下载次数 3526
http://nb591.com./attachment.php?aid=41231&k=8fa28b5763007a5cb6dc735aed3d0916&t=1744304159&sid=5856ql
作者: woairtt 时间: 2009-6-11 08:50
抢个位置
作者: hnuyl 时间: 2009-6-11 08:50
这块芯片可能就是这个作用。
无线设备天线所在位置，还有厚实的锁扣。
屋檐式的顶部设计，虽然T400上已经缩减很多，不过X301上还是有的。
铰链，从外面看也许和SL系列差不多，实际不是这样
开机后，电源键出现白光。
低电压版本的SU9400处理器，45nm制程，前端总线还是维持在800MHz不过在实际性能上，超过X300用的SL7100大约23%（纯粹Super PI测试）
DDR3内存，这回可以识别出来了。3G对于32位系统而言，肯定是足够了
这个显卡竟然没有识别出来，看来GS45芯片组还需要升级GPU Z

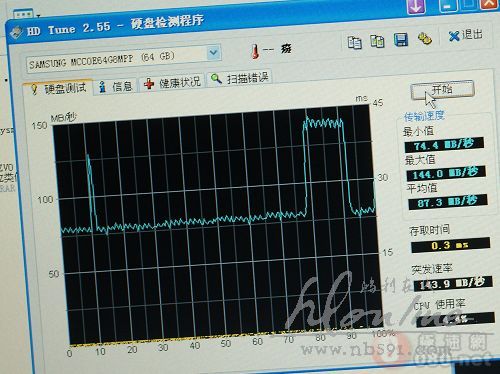

64GB的三星固态硬盘测试，平均值已经达到甚至超过了常规7200转的2.5英寸硬盘。
为了轻薄而设计的电池外形，X301三芯锂电
[ 本帖最后由 hnuyl 于 2009-6-11 09:25 编辑 ]
图片附件: 41.jpg (2009-6-11 09:25, 21.33 KB) / 下载次数 3629
http://nb591.com./attachment.php?aid=41232&k=0415184ec874dbb9e1b53df7d26154b3&t=1744304159&sid=5856ql
图片附件: 42.jpg (2009-6-11 09:25, 24.58 KB) / 下载次数 3621
http://nb591.com./attachment.php?aid=41233&k=4094f98e4f0f5280881066a87414e809&t=1744304159&sid=5856ql
图片附件: 43.jpg (2009-6-11 09:25, 18.56 KB) / 下载次数 3654
http://nb591.com./attachment.php?aid=41234&k=e1e9fcc172f29c4052a02b74283175d3&t=1744304159&sid=5856ql
图片附件: 44.jpg (2009-6-11 09:25, 24.08 KB) / 下载次数 3761
http://nb591.com./attachment.php?aid=41235&k=209af80187d875d1c3ed5cfbee481abb&t=1744304159&sid=5856ql
图片附件: 45.jpg (2009-6-11 09:25, 19.78 KB) / 下载次数 3656
http://nb591.com./attachment.php?aid=41236&k=0d372cad56ef06d41f438db92c7f6673&t=1744304159&sid=5856ql
图片附件: 46.jpg (2009-6-11 09:25, 42.09 KB) / 下载次数 3581
http://nb591.com./attachment.php?aid=41237&k=70c6109e77d9153765371184a48bd9a4&t=1744304159&sid=5856ql
图片附件: 47.jpg (2009-6-11 09:25, 40.21 KB) / 下载次数 3549
http://nb591.com./attachment.php?aid=41238&k=0e1366198fbc799d4e1a5c4201887d1f&t=1744304159&sid=5856ql
图片附件: 48.jpg (2009-6-11 09:25, 40.2 KB) / 下载次数 3658
http://nb591.com./attachment.php?aid=41239&k=e8dd32a39979ff731115770b71c1f4eb&t=1744304159&sid=5856ql
图片附件: 49.jpg (2009-6-11 09:25, 45.73 KB) / 下载次数 3650
http://nb591.com./attachment.php?aid=41240&k=b06b8fe769488d881d4458f4150d63b4&t=1744304159&sid=5856ql
图片附件: 50.jpg (2009-6-11 09:25, 23.71 KB) / 下载次数 3548
http://nb591.com./attachment.php?aid=41241&k=4a3b9a750841d2f0d05692c1c7ea3168&t=1744304159&sid=5856ql
作者: 月的影子 时间: 2009-6-11 08:56
楼主辛苦了，很详细
[ 本帖最后由 月的影子 于 2009-6-11 09:32 编辑 ]
作者: Ekeywx 时间: 2009-6-11 09:14
不可多得的好机器啊!
作者: liaozhb 时间: 2009-6-11 09:21
不错的JJ,我的下一个目标就是X系列的本本
作者: onlyliu1001 时间: 2009-6-11 09:24
嘿~~~~这下是真拆了。！~~~~~我顶
[ 本帖最后由 onlyliu1001 于 2009-6-12 13:44 编辑 ]
作者: hnuyl 时间: 2009-6-11 09:25
原帖由 onlyliu1001 于 2009-6-11 09:24 发表
标题党。。。我还以为是拆机呢~！！！！
拆机在后面
作者: hnuyl 时间: 2009-6-11 09:26
2.44AH，使用时间在2小时的样子
电池接口部分。
超薄电池，完全平面的
这是谁的键盘，X301的！我们已经开始拆解了
经久不衰的背板设计
数据接口部分，新设计更可以做到轻薄
Thinkpad键盘不下沉的秘密，金属键盘支架
掌托部分完全拿下，可惜现在已经全部采用工程塑料了
触摸板部分，还是有金属材料支撑的
指纹识别芯片，X301的新版指纹识别芯片，使用的是AuthenTec的产品
[ 本帖最后由 hnuyl 于 2009-6-11 09:31 编辑 ]
图片附件: 51.jpg (2009-6-11 09:31, 26.28 KB) / 下载次数 2778
http://nb591.com./attachment.php?aid=41242&k=dea7ee837a82f13bc21877e3ebf6f4d0&t=1744304159&sid=5856ql
图片附件: 52.jpg (2009-6-11 09:31, 26.84 KB) / 下载次数 2740
http://nb591.com./attachment.php?aid=41243&k=60073188058f8e9fee7767dd94db941d&t=1744304159&sid=5856ql
图片附件: 53.jpg (2009-6-11 09:31, 15.29 KB) / 下载次数 2772
http://nb591.com./attachment.php?aid=41244&k=d9f51f1649d2b4ea528ee1c1fec4471e&t=1744304159&sid=5856ql
图片附件: 54.jpg (2009-6-11 09:31, 23.69 KB) / 下载次数 2833
http://nb591.com./attachment.php?aid=41245&k=6032ac3b01317d2d3c4f82025af7d1da&t=1744304159&sid=5856ql
图片附件: 55.jpg (2009-6-11 09:31, 38.29 KB) / 下载次数 2856
http://nb591.com./attachment.php?aid=41246&k=101a417920fc3322d01361896b1375d2&t=1744304159&sid=5856ql
图片附件: 56.jpg (2009-6-11 09:31, 29.27 KB) / 下载次数 2794
http://nb591.com./attachment.php?aid=41247&k=115d10736f71203bb6ce8b3d4b64dd61&t=1744304159&sid=5856ql
图片附件: 57.jpg (2009-6-11 09:31, 30.76 KB) / 下载次数 2796
http://nb591.com./attachment.php?aid=41248&k=bcce25b9e1499ad686706b98249e39d9&t=1744304159&sid=5856ql
图片附件: 58.jpg (2009-6-11 09:31, 17.08 KB) / 下载次数 2801
http://nb591.com./attachment.php?aid=41249&k=07a04cf52fc1a57b2e04476172487de0&t=1744304159&sid=5856ql
图片附件: 59.jpg (2009-6-11 09:31, 23.36 KB) / 下载次数 2790
http://nb591.com./attachment.php?aid=41250&k=620b2ce4e755d99f6f05001f2dff2a45&t=1744304159&sid=5856ql
图片附件: 60.jpg (2009-6-11 09:31, 25.06 KB) / 下载次数 2799
http://nb591.com./attachment.php?aid=41251&k=9db1bb0e2115cff51b54d485d43a2e11&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 09:31
扬声器背面，这里很难看到的
超薄的DVD刻录机，单独售价和蓝光光驱差不多了
比一分钱还要薄很多
边上外观很像年糕的是什么？
来自三星的64GB固态硬盘，可惜是1.8英寸的
Sata接口，已经小的没法把SATA接口安排在上面了
镜面般光滑的另一面
一款3.3V，0.32A的固态硬盘
看起来固态硬盘还能做得更小，现在看起来限制这些产品的还是容量，不是尺寸
X系列其他机型都没有的东西
[ 本帖最后由 hnuyl 于 2009-6-11 09:35 编辑 ]
图片附件: 61.jpg (2009-6-11 09:35, 16.92 KB) / 下载次数 2770
http://nb591.com./attachment.php?aid=41252&k=1e51e082c0a6e48d2a698124efc41df4&t=1744304159&sid=5856ql
图片附件: 62.jpg (2009-6-11 09:35, 20.65 KB) / 下载次数 2812
http://nb591.com./attachment.php?aid=41253&k=ca2b3c8b7460e8d40f7e1cc34558ba0a&t=1744304159&sid=5856ql
图片附件: 63.jpg (2009-6-11 09:35, 22.37 KB) / 下载次数 2771
http://nb591.com./attachment.php?aid=41254&k=397415803a3dc6690aaeebd547bc5b02&t=1744304159&sid=5856ql
图片附件: 64.jpg (2009-6-11 09:35, 24.54 KB) / 下载次数 2849
http://nb591.com./attachment.php?aid=41255&k=cee09f6395bc8ecfb22a7d47c5319817&t=1744304159&sid=5856ql
图片附件: 65.jpg (2009-6-11 09:35, 23.44 KB) / 下载次数 2820
http://nb591.com./attachment.php?aid=41256&k=3d6b451d089e31e6f9327f4b3241a19e&t=1744304159&sid=5856ql
图片附件: 66.jpg (2009-6-11 09:35, 25.5 KB) / 下载次数 2779
http://nb591.com./attachment.php?aid=41257&k=3a25de3692043f348093c97dcd0ad850&t=1744304159&sid=5856ql
图片附件: 67.jpg (2009-6-11 09:35, 18.57 KB) / 下载次数 2819
http://nb591.com./attachment.php?aid=41258&k=17cb550544657b3953056583f14a7c42&t=1744304159&sid=5856ql
图片附件: 68.jpg (2009-6-11 09:35, 37.91 KB) / 下载次数 2866
http://nb591.com./attachment.php?aid=41259&k=3e581474bfc2d398486457f608dfd1ca&t=1744304159&sid=5856ql
图片附件: 69.jpg (2009-6-11 09:35, 23.19 KB) / 下载次数 2761
http://nb591.com./attachment.php?aid=41260&k=703d5b35eed8ac9d97192e041c676286&t=1744304159&sid=5856ql
图片附件: 70.jpg (2009-6-11 09:35, 21.61 KB) / 下载次数 2903
http://nb591.com./attachment.php?aid=41261&k=faa58a8487e506a5903b66935f6e1c6d&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 09:35
铝镁合金防滚架，其他的X系列机型只是有铝镁合金的D面，而这这款机器却又双重保护
固态硬盘其实已经不需要有防震保护了，不过为了适应采用常规硬盘的型号，还是要做好保护
这里标注了生产日期和物料号
鱼骨形状设计，拥有绝对的强度
掌托部分，和飞机机翼的加强筋结构很相似，航天工艺运营在笔记本上真不是吹牛的
背面也采用一样的设计
只有巴掌大小的主板，无线网卡上的是一分钱～
只有X300 X301才会在热管上喷上黑色的特殊材料
全黑的散热鳍片，是什么合金？
[ 本帖最后由 hnuyl 于 2009-6-11 09:41 编辑 ]
图片附件: 71.jpg (2009-6-11 09:41, 28.84 KB) / 下载次数 2854
http://nb591.com./attachment.php?aid=41262&k=5e2ba5665c898bbef6b27910992f127a&t=1744304159&sid=5856ql
图片附件: 72.jpg (2009-6-11 09:41, 20.78 KB) / 下载次数 2755
http://nb591.com./attachment.php?aid=41263&k=8f21787b8751e934172d76c314f20fbb&t=1744304159&sid=5856ql
图片附件: 73.jpg (2009-6-11 09:41, 25.12 KB) / 下载次数 2804
http://nb591.com./attachment.php?aid=41264&k=b7e31cfbb15af808d0b364f44ed94db5&t=1744304159&sid=5856ql
图片附件: 74.jpg (2009-6-11 09:41, 23.99 KB) / 下载次数 2792
http://nb591.com./attachment.php?aid=41265&k=2a23d320b76518faa1e8af2dbd3416e1&t=1744304159&sid=5856ql
图片附件: 75.jpg (2009-6-11 09:41, 24.61 KB) / 下载次数 2798
http://nb591.com./attachment.php?aid=41266&k=6fcdd4cb679a43a501ddbb566cad27d9&t=1744304159&sid=5856ql
图片附件: 76.jpg (2009-6-11 09:41, 31.58 KB) / 下载次数 2746
http://nb591.com./attachment.php?aid=41267&k=133a1e1630f3c09c6a310bb141b46097&t=1744304159&sid=5856ql
图片附件: 77.jpg (2009-6-11 09:41, 30.29 KB) / 下载次数 2836
http://nb591.com./attachment.php?aid=41268&k=f7fc6ac5849c0099ca4314c7e31874ca&t=1744304159&sid=5856ql
图片附件: 78.jpg (2009-6-11 09:41, 26.88 KB) / 下载次数 2766
http://nb591.com./attachment.php?aid=41269&k=c838da21be620f939360dca68754e320&t=1744304159&sid=5856ql
图片附件: 79.jpg (2009-6-11 09:41, 26.88 KB) / 下载次数 2752
http://nb591.com./attachment.php?aid=41270&k=aa1a0356f83eca255e1484102050ddfa&t=1744304159&sid=5856ql
图片附件: 80.jpg (2009-6-11 09:41, 21.83 KB) / 下载次数 2752
http://nb591.com./attachment.php?aid=41271&k=ff571293986292ed67529f30f8ea60dd&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 09:41
硬盘的Sata接口
散热可以从两边开始
RJ-45接口超过主板厚度很多。
镁光DDR3内存
SIM卡插槽，被省略的3G模块
背面全贴了，其实就是南桥芯片和其他一些东西
主板的电池
RJ-45接口只有一小半
如此小巧的散热风扇
三根线一样可以解决散热问题
[ 本帖最后由 hnuyl 于 2009-6-11 09:46 编辑 ]
图片附件: 81.jpg (2009-6-11 09:46, 22.9 KB) / 下载次数 2782
http://nb591.com./attachment.php?aid=41272&k=e14d5c118952ef035f4d7e87d1861af7&t=1744304159&sid=5856ql
图片附件: 82.jpg (2009-6-11 09:46, 23.23 KB) / 下载次数 2889
http://nb591.com./attachment.php?aid=41273&k=36a7f56df8b2d53511080037612d1d2d&t=1744304159&sid=5856ql
图片附件: 83.jpg (2009-6-11 09:46, 19.92 KB) / 下载次数 2779
http://nb591.com./attachment.php?aid=41274&k=fa3fa3c6c70fda9ebbab7d50ed6a5ecf&t=1744304159&sid=5856ql
图片附件: 84.jpg (2009-6-11 09:46, 31.74 KB) / 下载次数 2786
http://nb591.com./attachment.php?aid=41275&k=b81aa39d8b40a7a02943eb4f618a1b00&t=1744304159&sid=5856ql
图片附件: 85.jpg (2009-6-11 09:46, 34.21 KB) / 下载次数 2801
http://nb591.com./attachment.php?aid=41276&k=32e56fde0ea4ef4f7537360740394f8c&t=1744304159&sid=5856ql
图片附件: 86.jpg (2009-6-11 09:46, 25.41 KB) / 下载次数 2837
http://nb591.com./attachment.php?aid=41277&k=44bc631c5f3d2c9fcdae241ced80cc48&t=1744304159&sid=5856ql
图片附件: 87.jpg (2009-6-11 09:46, 27.98 KB) / 下载次数 2757
http://nb591.com./attachment.php?aid=41278&k=5d448a75653a9dba9dc5ed6bf9af274f&t=1744304159&sid=5856ql
图片附件: 88.jpg (2009-6-11 09:46, 29.59 KB) / 下载次数 2833
http://nb591.com./attachment.php?aid=41279&k=6736b8bfc2e5272b687334fa0de00889&t=1744304159&sid=5856ql
图片附件: 89.jpg (2009-6-11 09:46, 31.46 KB) / 下载次数 2794
http://nb591.com./attachment.php?aid=41280&k=44b4377bf3f218b355c4738f07e8e793&t=1744304159&sid=5856ql
图片附件: 90.jpg (2009-6-11 09:46, 25.71 KB) / 下载次数 2765
http://nb591.com./attachment.php?aid=41281&k=7d1d7fa86d38b6743717d2c02570f33f&t=1744304159&sid=5856ql
作者: benson_hxl 时间: 2009-6-11 09:45
确实不错，看着心里痒痒呀。
作者: hnuyl 时间: 2009-6-11 09:47
能看到边的是北桥芯片
为了保证风扇振动少，看到风扇上面的橡胶垫了吗？
屏幕部分咱们也一样要拆，看来X301屏幕部分没有防滚架
右侧的扬声器，过去所有的X系列机型都是只有一个扬声器的。
左侧的这个和右侧的并不对称
铰链部分，和3G的天线
每根线材都排列的如此整齐，这就是小黑的实力。
摄像头部分特写。白色的部分写字的地方上方是Thinkinglight
耐拆的笔记本才是好笔记本
为啥不能碰，和LED有关吗
[ 本帖最后由 hnuyl 于 2009-6-11 09:51 编辑 ]
图片附件: 91.jpg (2009-6-11 09:51, 38.29 KB) / 下载次数 2824
http://nb591.com./attachment.php?aid=41282&k=8975893703cfb0da752e7be011601ffb&t=1744304159&sid=5856ql
图片附件: 92.jpg (2009-6-11 09:51, 31.92 KB) / 下载次数 2866
http://nb591.com./attachment.php?aid=41283&k=fc6a294972bb8a8885e270990d5e1dc9&t=1744304159&sid=5856ql
图片附件: 93.jpg (2009-6-11 09:51, 28.9 KB) / 下载次数 2884
http://nb591.com./attachment.php?aid=41284&k=0c9e8b22887ec532bfc8f51f2ac98ea1&t=1744304159&sid=5856ql
图片附件: 94.jpg (2009-6-11 09:51, 20.65 KB) / 下载次数 2898
http://nb591.com./attachment.php?aid=41285&k=0bc17e0ac4a7d9f24e19c86e91650096&t=1744304159&sid=5856ql
图片附件: 95.jpg (2009-6-11 09:51, 24.21 KB) / 下载次数 2955
http://nb591.com./attachment.php?aid=41286&k=be483428f9ee28a5ba67d0a393b573c8&t=1744304159&sid=5856ql
图片附件: 96.jpg (2009-6-11 09:51, 24.66 KB) / 下载次数 2975
http://nb591.com./attachment.php?aid=41287&k=1a977ffeec09dca7e909113fe7247c82&t=1744304159&sid=5856ql
图片附件: 97.jpg (2009-6-11 09:51, 24.57 KB) / 下载次数 2921
http://nb591.com./attachment.php?aid=41288&k=902afc20432a0be522d6a435e033f134&t=1744304159&sid=5856ql
图片附件: 98.jpg (2009-6-11 09:51, 23.58 KB) / 下载次数 2897
http://nb591.com./attachment.php?aid=41289&k=3cb8fa2d171ec19ba176369e28277f7a&t=1744304159&sid=5856ql
图片附件: 99.jpg (2009-6-11 09:51, 24.44 KB) / 下载次数 2870
http://nb591.com./attachment.php?aid=41290&k=92dd70f05118f977378705a0826f2731&t=1744304159&sid=5856ql
图片附件: 100.jpg (2009-6-11 09:51, 19.96 KB) / 下载次数 2900
http://nb591.com./attachment.php?aid=41291&k=622aeba15dc051f5bf3ef9bf64c81602&t=1744304159&sid=5856ql
作者: hnuyl 时间: 2009-6-11 09:51
数据线插头部分。这款机器D面一样是铝镁合金打造的。
弹簧，连杆构成了小黑的屏幕锁
留空的3G网络天线，等联通的3G卡出现，估计就能用了
没有高压条的LED屏幕
真正的超薄，LED对笔记本轻薄化做出了巨大贡献
寿命长，无汞这些都是LED屏幕的特色
整个机器拆卸时间非常的短暂，可见小黑设计之优良
把所有东西都铺出来吧
很快又把这款X301还原，开机自然是完全正常，对于Thinkpad这种产品，皮实耐用是它最大的特色，但是并不影响它变得轻薄，就目前来说，X301这种定位高端商务的产品，把“大和实验室”所有最先进的技术都集与一身，X200的轻薄，T400的防滚架，还有高分屏，固态硬盘，这些都是X301独有的，不过还有些小地方不太令人满意，比如风扇在更换时需要拆卸整机，对于喜欢安静的用户显然会很麻烦，另外现在有很多市售的高速SSD硬盘，可惜那些都是2.5英寸的X301完全没有机会使用。
[ 本帖最后由 hnuyl 于 2009-6-11 10:06 编辑 ]
图片附件: 101.jpg (2009-6-11 09:57, 30.02 KB) / 下载次数 3030
http://nb591.com./attachment.php?aid=41292&k=11f6e786a9c0171880c0bd8f2835b8a8&t=1744304159&sid=5856ql
图片附件: 101.jpg (2009-6-11 09:57, 30.02 KB) / 下载次数 2962
http://nb591.com./attachment.php?aid=41293&k=3816b5b78c4a54ee483b53b84c19c277&t=1744304159&sid=5856ql
图片附件: 103.jpg (2009-6-11 09:57, 24.75 KB) / 下载次数 2873
http://nb591.com./attachment.php?aid=41294&k=4fda94462e375d7cc3f3234283b9300c&t=1744304159&sid=5856ql
图片附件: 104.jpg (2009-6-11 09:57, 18.05 KB) / 下载次数 2892
http://nb591.com./attachment.php?aid=41295&k=fdb3055d0e2d7d10a4c5612d34addc68&t=1744304159&sid=5856ql
图片附件: 105.jpg (2009-6-11 09:57, 11.49 KB) / 下载次数 2874
http://nb591.com./attachment.php?aid=41296&k=84ff69f0f0e1e024aa767938b46b5d4d&t=1744304159&sid=5856ql
图片附件: 106.jpg (2009-6-11 09:57, 14.01 KB) / 下载次数 2856
http://nb591.com./attachment.php?aid=41297&k=c2f4e8789c51bf713bb4964b9244fd22&t=1744304159&sid=5856ql
图片附件: 107.jpg (2009-6-11 09:57, 29.72 KB) / 下载次数 2827
http://nb591.com./attachment.php?aid=41298&k=f181a45908ddb4e1414be4ad055503aa&t=1744304159&sid=5856ql
图片附件: 108.jpg (2009-6-11 09:57, 31.07 KB) / 下载次数 2864
http://nb591.com./attachment.php?aid=41299&k=d57976e90b92b35ceff1ad8bea143ae4&t=1744304159&sid=5856ql
图片附件: 109.jpg (2009-6-11 09:57, 34.22 KB) / 下载次数 2876
http://nb591.com./attachment.php?aid=41300&k=bf1b44cc3914092f17b19805d8fec637&t=1744304159&sid=5856ql
图片附件: 102.jpg (2009-6-11 09:57, 27.86 KB) / 下载次数 2844
http://nb591.com./attachment.php?aid=41301&k=8db243ba9da0288981ec14ed1126d19c&t=1744304159&sid=5856ql
作者: 雪叶青灵 时间: 2009-6-11 10:02
总之确实是很贵啊~
作者: hnuyl 时间: 2009-6-11 10:07
原帖《 [评测] 金陵第一拆，小黑X301贵的有道理 》
http://www.8080.net/html/200905/b27846450.shtml
作者: bdxybsxy 时间: 2009-6-11 10:11
牛机，参观下
作者: mickeylm 时间: 2009-6-11 10:48
很漂亮啊～
作者: zhangeddie_07 时间: 2009-6-11 10:54
不错不错 。。
作者: woairtt 时间: 2009-6-11 11:16
很详细啊 学习了
作者: 天地遥昭 时间: 2009-6-11 12:19
买不起啊- -~！
作者: sparkleIBM 时间: 2009-6-11 12:19
不错机型号，好机子！
作者: 小黑奴 时间: 2009-6-11 14:00
感觉还不错就是太贵了，太费银子了...
作者: jerrywan 时间: 2009-6-11 18:01
学习一下。。。。
作者: liuxingzixin 时间: 2009-6-11 19:25
绝对口水机啊
作者: mafa 时间: 2009-6-11 19:28
说得很详细呀!学习了!
作者: gyuxuan 时间: 2009-6-11 20:10
好机是好机，价格也好。。。。。。贵
作者: I小B黑M 时间: 2009-6-12 05:15
这么好的帖子应该好好的留起来~
作者: longwt 时间: 2009-6-12 09:33
不错，好机啊，等攒点钱回头败一个去
口水狂流不止啊
作者: nxycgzy 时间: 2009-6-12 09:39
顶，下个目标就他了
作者: 埃文 时间: 2009-6-12 10:45
牛机，长见识了！
作者: 掎一個擁 时间: 2009-6-12 11:38
提示: 作者被禁止或删除 内容自动屏蔽
作者: penguin 时间: 2009-6-12 12:30
的确是漂亮的机器
作者: penguin 时间: 2009-6-12 12:31
但价格依然太高，并且电池续航时间不够
作者: 粒肥 时间: 2009-6-12 19:45
电池一直是所有笔记本的问题。相比笔记本的进步速度，电池进步的太慢了。啥时候能用上和电池。。
作者: tengsh 时间: 2009-6-12 21:29
等我升职加薪了 再考虑这类奢侈之物
作者: 乐色 时间: 2009-6-12 22:06
精致的小本 下个小黑就是她了 呵呵
作者: 深圳霸 时间: 2009-7-4 16:08
提示: 作者被禁止或删除 内容自动屏蔽
作者: cfz 时间: 2009-7-7 00:44
一般照片都比实际漂亮
作者: wyhyqq 时间: 2010-4-8 21:57
什麽叫诱惑啊》》》》》》》》》》
作者: andlove2001 时间: 2010-4-8 22:00
帖子写的不错顶下！
作者: conanice 时间: 2010-4-8 22:49
哎，，口水啊。。
| 欢迎光临 鸿利在线|北京Thinkpad水货|IBM水货|Thinkpad笔记本|Thinkpad全球购|Thinkpad美行|Thinkpad水货笔记本|Thinkpad港行笔记本|Thinkpad T14|X13|P15|P17|P1隐士| X1 Carbon 9代 |T14S|2021款X1 Carbon|X1 隐士|Thinkpad非官方论坛|Thinkpad工作站|Thinkpad笔记本论坛|Thinkpad水货 (http://nb591.com./) |
Powered by Discuz! 7.2 |
