标题: Yamato Lab最新力作—ThinkPad X200笔记本先睹为快!(中) [打印本页]

作者: domingo 时间: 2008-7-30 12:45 标题: Yamato Lab最新力作—ThinkPad X200笔记本先睹为快!(中)

转载

作者:galaxylee 七月 27, 2008

如果网友还有印象，过去只有「X60s/X61s」能够装配4-cell的薄型电池，X60/X61无法安装的理由是「电池槽较短，塞不下」。到了X200时代，由于机身加宽了，结果就如下图所示，连X200都能安装4-cell(方形)电池（但此为X200/s专用，无法用于X60-Series!）。有件事满有趣的，原厂宣称X200比X61「更轻」，单就数字而言是正确的，因为X200主机重量约1.34公斤(装配4-cell方形电池)；X61则是1.41公斤(装配4-cell圆形电池)，关键就在两台主机所使用的电池cell不同。X200所使用的方形cell每颗仅2000mAh，X61採用18650圆形cell每颗可达2600mAh。所以X200可以说是赢了帐面上的重量数字，但续航力会比X61短一些。官方宣称的X200(4-cell)续航力为3.3小时(WinXP)或是3.1小时(Vista)，X61(4-cell)则是3.9小时(作业系统不明)。

X200毕竟是新一代机体，Yamato Lab为了有效增强续航力，故特地提供6-cell(圆形)电池与9-cell(圆形)电池。值得一提的是，当X200装配9-cell长效电池时，主机总重为1.63公斤，反观X61使用8-cell长效电池时的总重也刚好是1.63公斤，可说是「多加一颗cell、不加重量」。如此一来，使用者换成X200时就能获得更长的续航力，由X61所提供的7.8小时大幅延长为9.8小时(WinXP)或是9.4小时(Vista)。当然官方数据通常仅能参考用，实际有效使用时间大概除以二。从这角度来看，X200(配备9-cell电池)已经比X31(配备6-cell电池)稍微轻一点(1.63公斤 vs. 1.64公斤)，却提供更佳的运算效能与续航力，如果再将X200 Ultrabase有提供Display Port数位输出(可使用转接线连结至DVI萤幕)列入考量，X200值得列入机种更新规划。

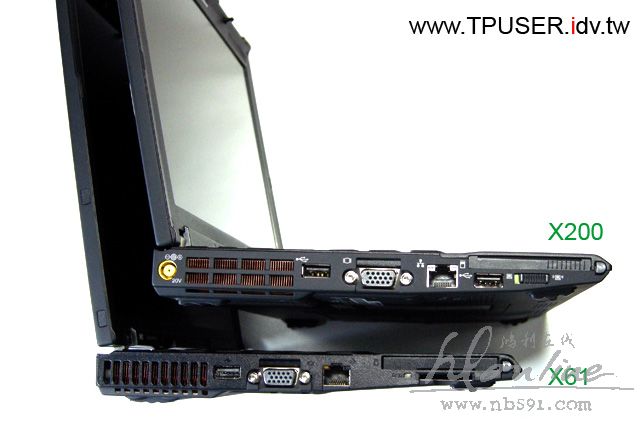

请参阅下图，Yamato Lab将电源接头与LAN(RJ45)移至X200机身左侧，同时「无线网路硬体开关」也从X60-Series位于主机前端的设计移至主机左侧，相信会更易于操作。X200也捨弃了PC Card，改用ExpressCard，且同时支援/54(宽卡)与/34(窄卡)。想当年X60刚推出时，台湾各大电信业者也正推广3G网卡，当时华为的E612网卡普遍被电信业者拿来搭售，有的notebook因为「太先进」了，仅有ExpressCard而没有PC Card，还无法使用E612。过了一年多，notebook陆续改用ExpressCard，在这个青黄不接时期，华为的E220网卡又出头了，由于採用USB介面所以不用担心相容性。但站长一直觉得挂着一个「尿袋」到处趴趴走实在不是很理想。现在电信业者所搭售的3.5G网卡也迈入新世代了，虽然还是华为生产的(苦笑)，至少是ExpressCard规格，然后可以搭配「刀鞘(转接卡)」转接成USB介面，型号是E800。随着X200的推出，既然主机内建WWAN(HSDPA)短期间有困难，至少可以搭配ExpressCard介面的3.5G无线网卡，不用再屈就于E220外接式无线网卡了。

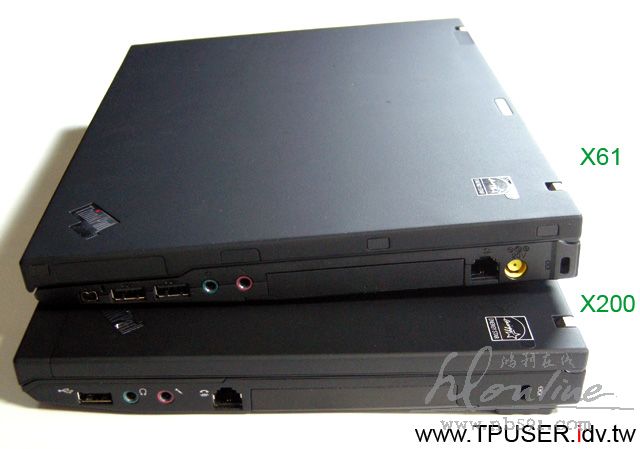

如下图所示，X200机身右侧显得简洁许多，前端配置一个USB Port、耳机接孔、麦克风接孔、RJ11(数据机)；后端则是一个防盗锁孔。机身中间是硬碟槽。X200主要搭配2.5吋的SATA硬碟，也支援1.8吋的SSD，但此时原厂会将SSD装在一个转接盒内，因为ThinkPad所使用的SSD均为「Micro SATA」接头，除了X300-Series可直接安装外，其馀机种都必须使用转接盒，将Micro SATA接头转换成标准SATA规格。早期听说X200有意採用1.8吋的硬碟或是SSD，幸好最终仍选定2.5吋硬碟，以免重蹈X40-Series效能不彰的覆辙，或是被迫使用1.8吋SSD造成售价暴涨。

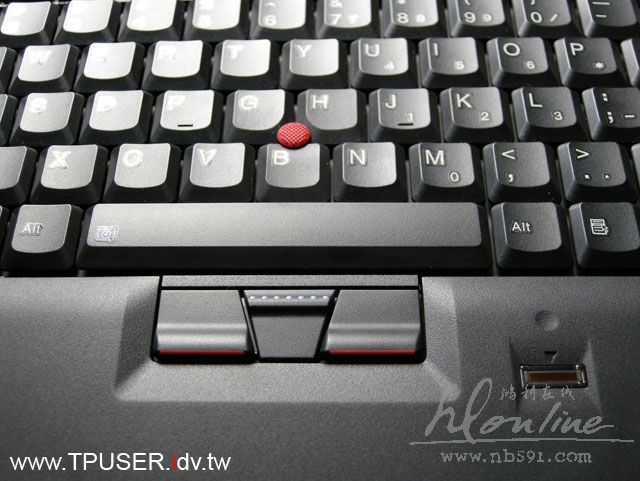

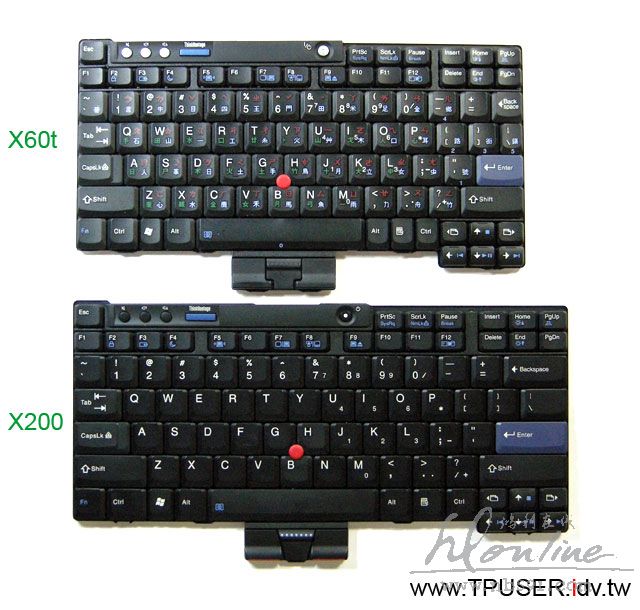

站长特别将X60t键盘与X200键盘进行对照，很明显地X200键盘长度比X60t键盘多出一截，不但字母键变大，连带「Backspace」、「Enter」与「Shuft」等键也加长许多。更让人高兴的是小红点按键也恢复为旧款造型，并将「红蓝条」一併恢复了。站长个人则是对于「音量键」与「电源开关」由原先的银色改回黑色感到欣慰。

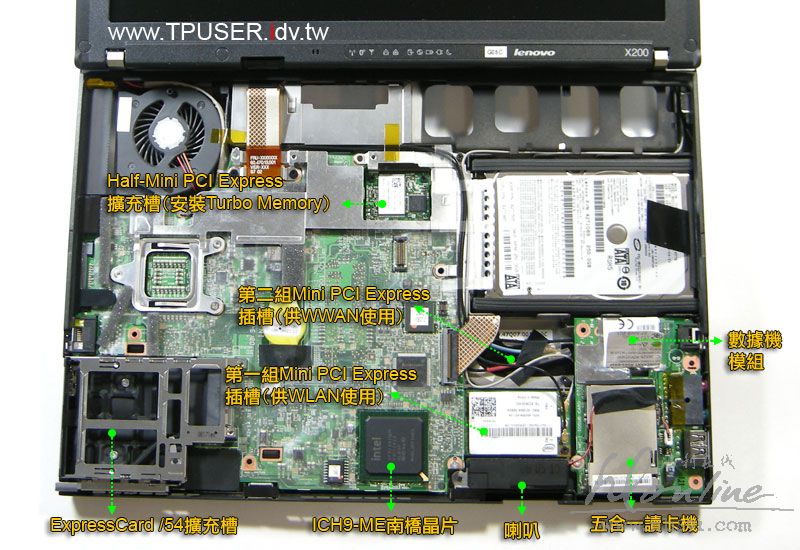

将键盘与Palmrest取下后，便看到主机内部概观。CPU与北桥晶片位于主机板背面，故在下图中只能看到位于主机板正面的南桥晶片。站长已经把各部元件均标示出来。X200虽然机体娇小，却没有因而牺牲了扩充性。X200不但内建了两组Mini PCI Express扩充槽，还有一组Half-Mini PCI Express扩充槽供Turbo Memory或UWB模组使用。故X200在捨弃Turbo Memory的状况下，规格上可达到「Full Wireless」的境界，也就是同时内建；WLAN、WWAN(WiMAX)、UWB、Bluetooth。
很多网友都十分关心X200的Palmrest是否仍会像X60-Series那麽热。站长实测的答桉是；「(左侧)还是还有点热，但比X60-Series温度低」。X60-Series发热的元凶是位于Palmrest右侧下方的无线网卡。虽然X200的网卡也是位于Palmrest右侧，但相较于X60-Series的Palmrest较贴近无线网卡，X200的无线网卡「埋」的比较深，与Palmrest相隔一段距离，故即使透过WLAN传输大量资料时，Palmrest右侧其实是凉的。反讽的是，这次X200换成是Palmrest的「左侧」温度会高一些。
网友可能会觉得奇怪，Palmrest左侧下方并没有热源，顶多是ExpressCard的金属支撑架而已，为何会造成温度上升。这次的元凶其实就是南桥晶片，「帮凶」则是Palmrest内侧的金属散热片。南桥晶片发出的高温传递到位于Palmrest左边内侧的金属片上，造成Palmrest左侧温度升高。但温度还是低于X60-Series的Palmrest右侧温度。只是不像X300的Palmrest完全是凉的，X200的Palmrest左右两侧仍有温差。

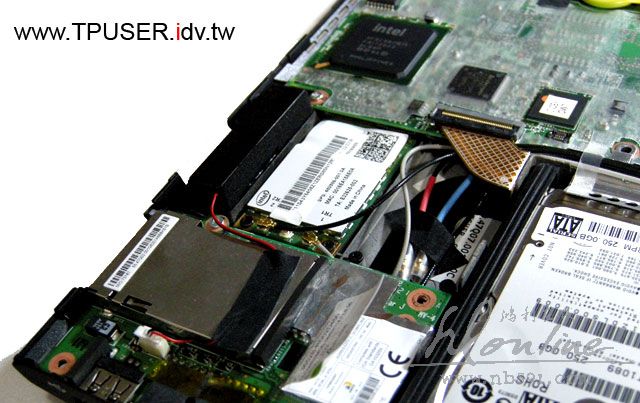

下图是X200的Palmrest右侧特写。首先请留意第二组空的Mini PCI Express扩充槽就位于WLAN网卡隔壁，而且已经预留红色与蓝色的WWAN天线。X200这次採用「I/O Sub Card」( I/O子卡)设计，也就是读卡机与数据机模组并不是位于主机板，而是放在一块单独的电路板上，再透过排线连接到主机板。第二组Mini PCI Express扩充槽上方的橘色软排线就是用来连结I/O子卡的。读卡机位于子卡将有助于降低维修成本并提升更换速度，以免读卡机故障时必须劳师动众更换主机板，既费时成本又高。

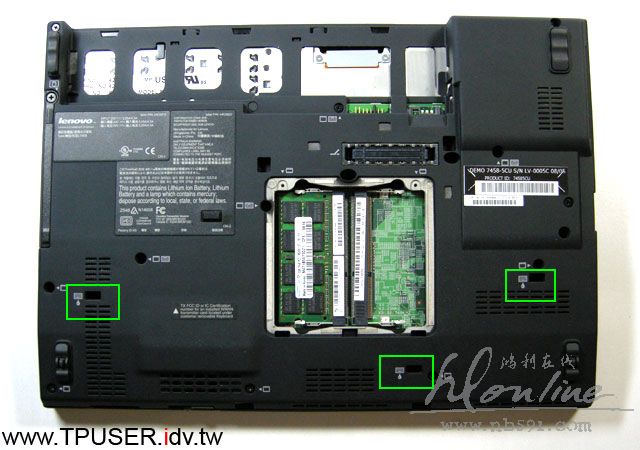

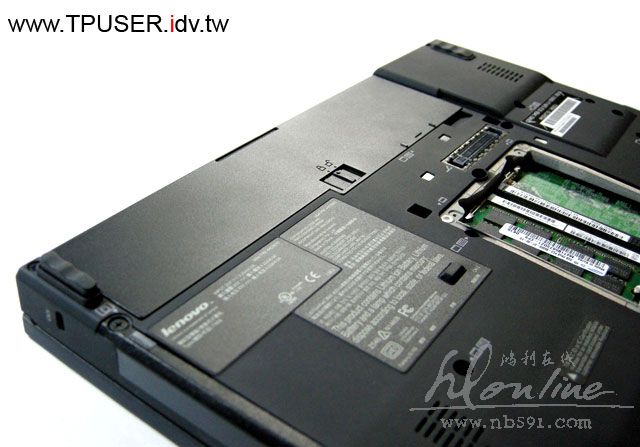

下图是X200机体底面特写。X200的记忆体扩充槽就位于机体底部，解开两颗螺丝就能开盖进行换装，非常便利。要留意的是，如果使用者仅安装一支记忆体模组时，必须安装在左侧，而不可装在右侧，不然开机时会有错误讯息。X200已经使用DDR3(1066MHz)规格的记忆体，站长曾借过「创见资讯」于官网上贩售的DDR3模组，在X200上面可正常运作，有趣的是创见与X200原厂记忆体模组用的记忆体颗粒完全一样，可能是DDR3产能不多，大家都跟Samsung取货吧。以七月底的创见官网报价，2GB的DDR3模组一支为NT$3,490元，假设X200出厂预设为2GB，再加一支凑成4GB的开销并不会太高。
X200这次有项创举，主机提供「三个」排水孔！站长已经在下图中将三个排水孔位置标示出来。其实站长看到X200在排水机制上更上一层楼，同时键盘也改为全尺寸时，不禁感慨，这年头的notebook除了外观、效能之外，越来越少的原厂愿意像Yamato Lab一样不断在使用舒适度上下工夫了，毕竟当notebook微利化、低价化时，很难要求其他原厂再去顾虑到这些。至少Lenovo仍旧让Yamato Lab全力开发的空间，这次的X200便是明证。讲到使用舒适度，X200针对以往机种的四项弱点加以改进：
键盘太小（改成全尺寸七列键盘，堪称12.1吋宽萤幕机种之最了。）
Palmrest右侧过热（右侧这次是凉的，但变成左侧温度会高一点。）
风扇运转噪音（X200在降低运转风扇噪音上也有新的对策，这点容后详述。）
不支援DVI输出（这次可由X200 Ultrabase底座输出Display Port讯号，也可以转接至DVI萤幕。）

X200採用一般电压版CPU，机体底部会「凸」出一块以容纳散热片，原本站长以为X200s的底部便会是全平的，但听说X200s如使用低电压版CPU时，机体底部仍会凸起，必须改用超低电压版CPU才有机会全平。但如此一来CPU效能就会大打折扣，以台湾消费者的喜好，是宁愿选择效能较好的LV-Penryn(SL9400/1.86GHz/1066 FSB/6M L2)但须忍受底部突出，还是宁愿忍受效能较弱的ULV-Penryn(SU9400/1.4GHz/800 FSB/3M L2)但主机底部是平的呢？其实这问题只有在安装方形4-Cell电池时比较容易凸显，如果安装6-cell或8-cell电池时，电池厚度都比4-Cell高，即使X200底部有凸起也不会那麽明显了。

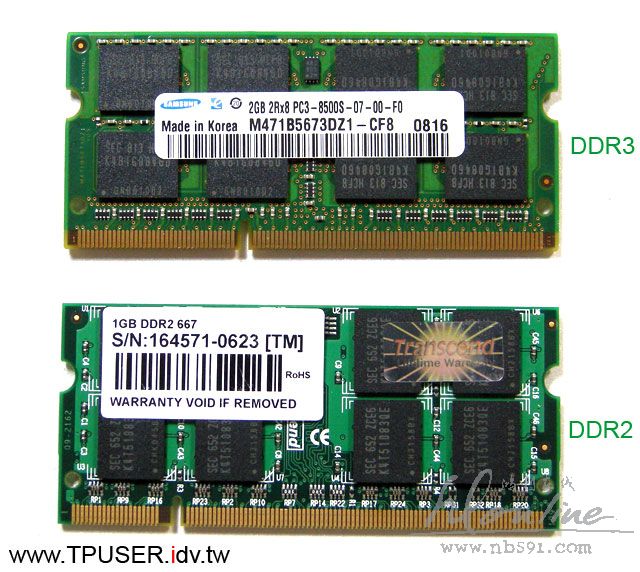

本站也不免俗地将DDR3/DDR2记忆体模组拍一张对照图。DDR2模组工作电压为1.8V，DDR3模组则是1.5V，而且插槽缺口位置也不一样，可避免使用者误插。站长个人认为DDR3要完全取代DDR2的难题在于「32位元系统限制」，也就是大家常听到4GB记忆体只能抓到3GB的问题。目前DDR2单支2GB模组的价格已经跌到NT$2000元不到，DDR3理应朝单支4GB发展，但很讽刺地，目前仍是32位元作业系统的天下，不管是WinXP或是Vista，只要是32位元版本，就无法直接运用3GB以上容量。纵使DDR3有再多的好处，反正装到4GB就「碰顶」了，又有谁在乎那麽一点的效能差异呢。但随着虚拟机器的盛行，记忆体总是多多益善，站长甚至希望有机会在PC上面开个5GB的RAMDrive来执行P2P软体，避免硬碟「操劳过度」呢。可惜即便是微软也没看到在认真推广64位元作业系统到一般市场，难怪DRAM厂商生意难做呀….XD。

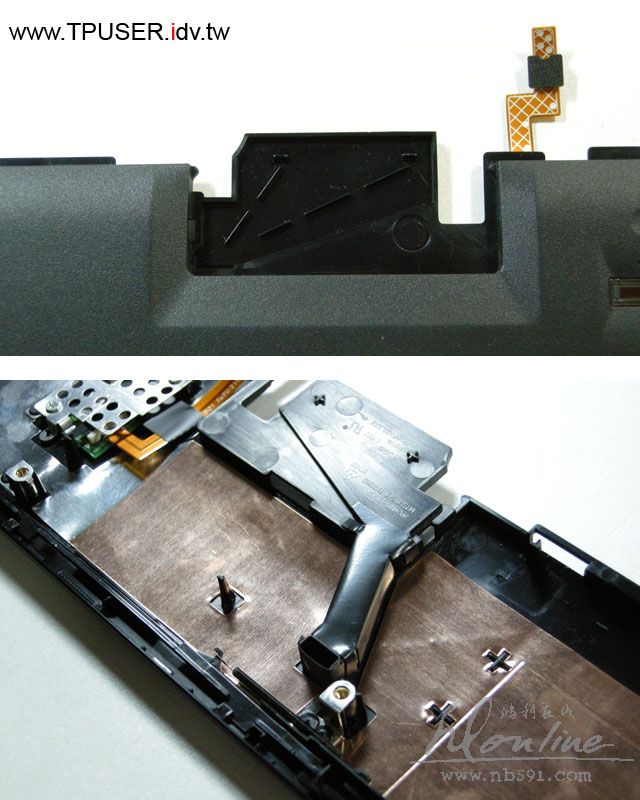

Yamato Lab的「第三排水道」竟然隐藏在Palmrest裡面。请参阅下图，首先是Palmrest中间原本用来承接小红点按键的位置，这次特别加上导水「渠道」，让液体能够顺流朝左下方流进去。接着翻到Palmrest背面观察，原来在Palmrest底部真的有一个排水管，用来连接机体底部的排水孔。这样的导水设计在ThinkPad可能也是第一次，但ThinkPad毕竟是「防泼水」而不是「防水」的，还请网友务必爱惜使用。
下图Palmrest内侧特写便显示出Palmrest贴着一块黄铜色的金属片(材质不明)，但另一侧便没有。这也是为何X200的Palmrest左侧温度会较高的原因之一了。或许是希望透过这种「隔空导热」方式让南桥晶片「间接散热」？？这点有赖网友不吝指点。

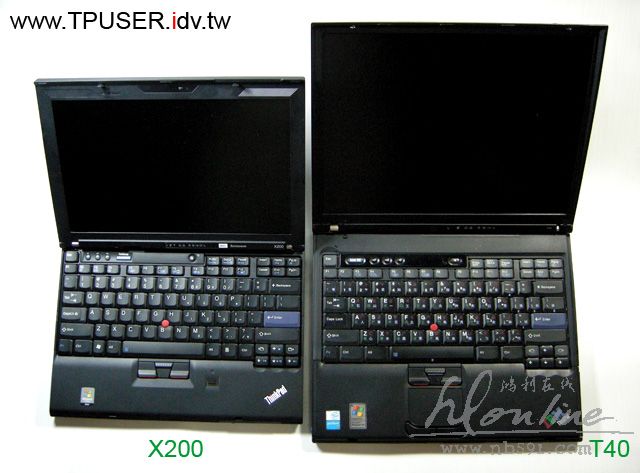

最后比较一下T40与X200的差异。两台都配备全尺寸七列键盘，X200虽然採用12.1吋宽萤幕，已经尽量维持Palmrest的宽度，萤幕上方也顺势内建WebCam。以往想使用全尺寸键盘的ThinkPad，又希望重量轻一点时，T-Series是唯一的选择。随着X300、X200-Series的推出，让全尺寸键盘不再是14.1吋以上机种的专利了。

Yamato Lab最新力作—ThinkPad X200先睹为快!(上) [转载]
http://www.nb591.com/viewthread.php?tid=58818&highlight=

ThinkPad X200笔记本先睹为快!(下)
http://www.nb591.com/viewthread.php?tid=59323&highlight=

[ 本帖最后由 domingo 于 2008-8-19 12:28 编辑 ]

图片附件: 1.jpg (2008-7-30 12:45, 34.22 KB) / 下载次数 1491
http://nb591.com./attachment.php?aid=27324&k=ece46aed69dfdc8c12c1e8ec235f5513&t=1732340895&sid=ZuKk1U

图片附件: 2.jpg (2008-7-30 12:45, 32.48 KB) / 下载次数 1363
http://nb591.com./attachment.php?aid=27325&k=c7565e8a857e827c1384e69844131632&t=1732340895&sid=ZuKk1U

图片附件: 3.jpg (2008-7-30 12:45, 32.14 KB) / 下载次数 1418
http://nb591.com./attachment.php?aid=27326&k=8f62b6d523f2386354120fb0455b1794&t=1732340895&sid=ZuKk1U

图片附件: 4.jpg (2008-7-30 12:45, 75.23 KB) / 下载次数 1554
http://nb591.com./attachment.php?aid=27327&k=4a85180052fb7951f496feaaed6bf947&t=1732340895&sid=ZuKk1U

图片附件: 5.jpg (2008-7-30 12:45, 64.21 KB) / 下载次数 1479
http://nb591.com./attachment.php?aid=27328&k=affc91b2df601457db6bcf11cbaec25d&t=1732340895&sid=ZuKk1U

图片附件: 6.jpg (2008-7-30 12:45, 107.55 KB) / 下载次数 1474
http://nb591.com./attachment.php?aid=27329&k=c4e97ebf84b60e01338bae45059e9495&t=1732340895&sid=ZuKk1U

图片附件: 7.jpg (2008-7-30 12:45, 61.41 KB) / 下载次数 1575
http://nb591.com./attachment.php?aid=27330&k=e38747b7ab579d24e929c8461fb9a0c6&t=1732340895&sid=ZuKk1U

图片附件: 8.jpg (2008-7-30 12:45, 53.75 KB) / 下载次数 1397
http://nb591.com./attachment.php?aid=27331&k=fd73a30daa120c5045b19e1983fb6a7c&t=1732340895&sid=ZuKk1U

图片附件: 9.jpg (2008-7-30 12:45, 46.35 KB) / 下载次数 1507
http://nb591.com./attachment.php?aid=27332&k=b684b80b24a8baacb21cc20722fbcfba&t=1732340895&sid=ZuKk1U

图片附件: 10.jpg (2008-7-30 12:45, 86.5 KB) / 下载次数 1536
http://nb591.com./attachment.php?aid=27333&k=9bf60360a9b34fc006aa7bf63abd7fef&t=1732340895&sid=ZuKk1U

图片附件: 11.jpg (2008-7-30 12:45, 85.5 KB) / 下载次数 1434
http://nb591.com./attachment.php?aid=27334&k=bb8c12bab4d88e3cf8867e0a2a60d13e&t=1732340895&sid=ZuKk1U

图片附件: 12.jpg (2008-7-30 12:45, 46.21 KB) / 下载次数 1548
http://nb591.com./attachment.php?aid=27335&k=af5ecdba0845ea05645fc397b036dc7d&t=1732340895&sid=ZuKk1U

作者: geminigao 时间: 2008-7-30 12:53

学习了，不过感觉X200还是没有想象中那么好哦

作者: wasjz 时间: 2008-7-30 13:28

除了边框还不错，呵呵

作者: shawraymond 时间: 2008-7-30 13:58

馋那~~~都流口水了........可惜价格不低觉得还是在 10000以内比较实在

作者: I小B黑M 时间: 2008-7-30 14:41

X200应该都做成普屏的，给那些有普屏癖的朋友有个选择，而X300作为X系列中的宽屏版本，这样不管是喜欢普屏还是宽屏的都会有自己的选择

作者: 饕餮小黑 时间: 2008-7-30 14:44

楼上说得对！！！！！！！！！！！！！！

作者: ejun_2006 时间: 2008-7-30 15:05

呵呵还不错 x200系列小机器

作者: lapper831 时间: 2008-7-30 15:05

支持作普屏的

作者: mickeylm 时间: 2008-7-30 15:44

应该加装光驱～

作者: huangzerg 时间: 2008-7-30 19:13

支持尽快上市销售

作者: fengyuansu 时间: 2008-7-30 20:28

价格好的话年底入手个。。。。。

作者: wasjz 时间: 2008-7-30 21:00

睹一睹，呵呵

关于200的帖子不少啊

作者: paul5 时间: 2008-7-31 00:39

感觉X200还是没有想象中那么好,不知道价格如何

作者: 布啦 时间: 2008-7-31 09:24

X200快来吧.........

作者: cyz0428 时间: 2008-7-31 09:54

这个机器还是不错的，列入考虑范围

作者: sex5678 时间: 2008-7-31 10:26

台湾人的口气啊！X200感觉只是做了点小改进。

作者: domingo 时间: 2008-7-31 10:28

位于日..本的Yamato实验室,是IBM ThinkPad的全球研发中心

作者: abcchan 时间: 2008-8-12 10:15

我的口水啊，已经干了哦

作者: domingo 时间: 2008-8-19 12:25

X200下半身很漂亮.
红蓝条也回归了.

作者: tophero 时间: 2008-9-7 14:01

12寸的宽屏幕看上去太费眼睛了,还是喜欢X6X系列的普屏

作者: sflf 时间: 2008-9-7 21:25

怀念普屏！

作者: Squalchen 时间: 2008-12-5 22:03

流口水了~~不知道什么时候减价~
